Závitník je nástroj na obrábanie vnútorných závitov s drážkami v axiálnom smere. Tiež sa nazýva skrutkový kohútik. Závitník možno rozdeliť na závitník s priamym drážkovaním, závitník so špirálovou drážkou a závitový bodový závitník (závitník) podľa tvaru. Priamy štrbinový kohútik sa ľahko spracováva, s mierne nízkou presnosťou a veľkým výkonom. Vo všeobecnosti sa používa na spracovanie závitov bežných sústruhov, vŕtačiek a závitorezných strojov a rýchlosť rezania je relatívne nízka. Závitník so špirálovou drážkou sa väčšinou používa na vŕtanie slepých otvorov v CNC obrábacích centrách s vysokou rýchlosťou spracovania, vysokou presnosťou, dobrým odstraňovaním triesok a dobrým zarovnaním. V prednej časti závitníka je drážka na uchytenie triesok, ktorá slúži na obrábanie cez otvory. Závitníky poskytované výrobcami nástrojov sú väčšinou potiahnuté závitníky, ktoré výrazne zlepšujú životnosť a rezný výkon v porovnaní s nepovlakovanými závitníkmi. Závitník s dizajnom s nerovnakým priemerom sa vyznačuje primeraným rozložením rezného zaťaženia, vysokou kvalitou obrábania a vysokými výrobnými nákladmi. Závitník s lichobežníkovým závitom má zvyčajne dizajn s nerovnakým priemerom.

Matrica je ekvivalentná orechu s vysokou tvrdosťou. Okolo otvoru pre skrutku je niekoľko otvorov na odstránenie triesok. Vo všeobecnosti sú rezné kužele opotrebované na oboch koncoch otvoru pre skrutku. Matricu možno rozdeliť na okrúhlu matricu, štvorcovú matricu, šesťhrannú matricu a rúrkovú matricu (typ matrice) podľa tvaru a účelu. Spomedzi nich je najpoužívanejšia kruhová matrica s rozsahom špecifikácií M 0.25~M 68 mm. Keď priemer stúpania spracovávaného závitu prekročí toleranciu, je možné vyrezať nastavovaciu drážku na matrici, aby sa nastavil priemer stúpania závitu. Matricu je možné nainštalovať do matricového kľúča na manuálne spracovanie závitu alebo ju možno nainštalovať do držiaka matrice a použiť ju na obrábacom stroji. Presnosť nite spracovanej matricou je nízka, ale kvôli svojej jednoduchej štruktúre a pohodlnému použitiu je matrica stále široko používaná v jednokusovej, malosériovej výrobe a opravách.

Aplikácia

Závitník používaný na obrábanie bežných vnútorných závitov na maticiach alebo iných častiach (napr. rezanie závitov) Strojové závitníky zvyčajne označujú závitníky z rýchloreznej ocele, ktoré sú vhodné na rezanie závitov na obrábacích strojoch; Ručný závitník označuje závitník na valcovanie (alebo rezanie) závitov z uhlíkovej nástrojovej ocele alebo legovanej nástrojovej ocele, ktorý je vhodný na ručné rezanie závitov.

Závitník je nástroj na obrábanie rôznych stredných a malých vnútorných závitov. Má jednoduchú štruktúru a ľahko sa používa. Dá sa ovládať ručne alebo na obrábacom stroji. Je široko používaný vo výrobe.

Pre malé vnútorné závity je závitník takmer jediným nástrojom na obrábanie. Typy závitníkov zahŕňajú: ručné závitníky, strojové závitníky, maticové závitníky, vytláčacie závitníky atď.

Závitovanie je pomerne náročný proces spracovania, pretože závitník je takmer zapustený do obrobku na rezanie, zaťaženie každého zuba je väčšie ako u iných nástrojov a závitník je pozdĺž závitu a kontaktnej plochy obrobku veľmi veľký. . Pri rezaní závitu musí obsahovať a odstraňovať triesky. Dá sa teda povedať, že kohútik funguje za veľmi zlých podmienok. Aby bolo čapovanie plynulé, mali by sa vopred zvážiť rôzne problémy, ktoré sa môžu vyskytnúť. Ako je výkon materiálu obrobku, zvolený nástroj a obrábací stroj, zvolená rezná rýchlosť, rýchlosť posuvu atď.

PREČO SI VYBRAŤ DRŽIAK KRYTINY

● PRÉMIOVÝ MATERIÁL A ODOLNOSŤ: Zaisťuje odolnosť a životnosť nástroja.

● VYNIKAJÚCI REZNÝ VÝKON: Všetky rezné zuby sú precízne opracované CNC a presne tepelne spracované na tvrdosť 60 HRC podľa Rockwella pre najlepší výkon pri závitovaní.

● DIZAJN KUŽEĽOVÝCH ZUBOV: Kužeľové hrubé a jemné závitníky a matrice začínajú rezať závit ľahšie a hladšie a zabraňujú nadmernému závitu.

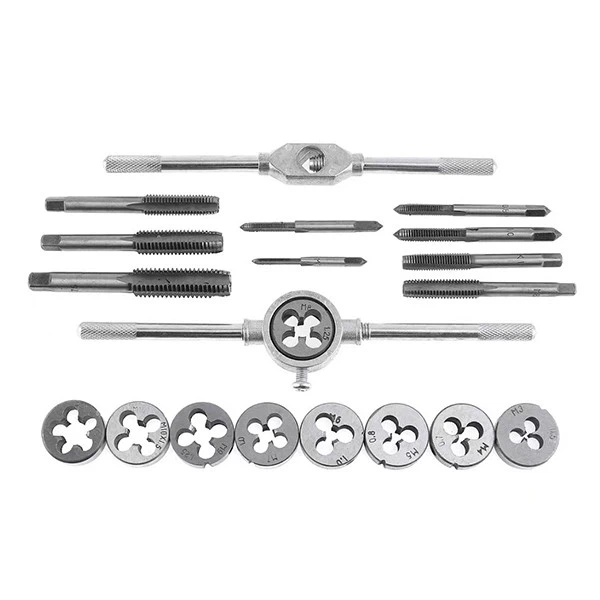

● VŠEOBECNÁ SÚPRAVA: Táto súprava sa dodáva s celým radom najobľúbenejších závitníkov a matríc SAE s hrubými aj jemnými rozmermi, plus všetky potrebné kľúče, rukoväte, meradlo a úložný kufrík.

● UNIVERZÁLNOSŤ A ŠIROKÉ POUŽITIE: Ideálne na vytváranie nových závitov alebo opravu poškodených závitov na väčšine kovov, ako je uhlíková oceľ, liatina, hliník, mosadz, meď a nehrdzavejúca oceľ.

BUDE INÉ Tap&Die

SC010-1A-10PCS

Technické údaje: Metrický systém

4 klepnutia: 3x0.5, 4x0.7, 5x0.8, 6x1.{12}}

4 matrice: Veľkosť ako kohútiky

1 matricový kľúč O/D 25 mm

1 t-závitový kľúč M3-M6

ŠP{{0}}/-2-12Špecifikácie PCS: Metrický systém/Britský systém 5 klepnutí: M6x1.0, M7x1.0, M8x1.25, M10x1.5, M12x1.{101} {17}} Matrice: Veľkosť závitníkov 1 kľúč: O/D 25 mm O/D1" 1 kľúč s t: M3-M12 1/16-1/2"

ŠP{{0}}/-2-20Špecifikácie PCS: Metrický systém/Britský systém 9 klepnutí: 3x0.5, 4x{{10}}.7, 5x0.8, M6x1.0, M7x1.0, M8x1.25, M9x1.25, M10x1.5, M12x1.75 9 Matrice: Veľkosť ako závitníky 1 matricový kľúč: O/D 25 mm O /D1" 1 t-závitový kľúč: M3-M12 1/16-1/2"

SB{{0}}/-2-39Špecifikácie PCS:Metrický systém/Britský systém 17 dotykov:M3x0.5, M3x{{10}}.6, M4x0.7, M4x0.75, M5x0.8, M5x0.9, M6x1.0, M7x1.0, M8x1. 25, M9x1.25, M9x1.0, M10x1.5, M10x1.25, M11x1.5, M12x1.75, M12x1.5, 1/8BSP28 17 klepnutia:4-40,{{55} },8-32,10-32,10-24,12-24,1/4-20, 1/4-28,5/16-18, 5/16-24,3/8-16,3/8-24,7/16-14,7/16-20, 1/2-13,1/ 2-20,1/8NPT27 17 Matrice:Veľkosť ako kohútiky 1 závitový kľúč:M3-M12 1 Nastaviteľný držiak matrice:25 mm O/D 1 T typ držadlo:M 3-8 1 Ukazovateľ rozstupu:16S/14S 1 skrutkovač

SB{{0}}Špecifikácie PCS :Metrický systém 20 Závitníky:M6x{{10}}.75, M6x1.0, M8x1.0, M8x1 0,25, M10x1,5, M10x1,25, M12x1,75, M12x1,5, M14x1,5, M14x2,0, M16x1,5, M16x2,0, M18x1,5, M18x2,5, M20x1,5, M20x1,5 1 Rukoväť kohútika typu T:M3-6 1 Maticový kľúč:50 mm O/D 1 skrutkovač

Špecifikácie SM{{0}}PCS:Metrický systém/Britský systém 34 klepnutí:M3x0.5,M4x0.7, M5x0.8, M5x{ {16}}.9, M6x1.0, M7x1.0, M8x1.0, M8x1.25, M9x1.25, M9x1.0, M10x1.5, M10x1.25 ,M11x1.5, M12x1.75, M12x1.5, 1/8BSP28 4-40,6-32,8-32,10-32,10-24,{{54} },1/4-20, 1/4-28,5/16-18,5/16-24,3/8-16,3/8-24, 7/16-14,7/16-20, 1/2-13,1/2-20,1/8NPT27 34 Matrice: Veľkosť ako kohútiky Kľúč na 1 klepnutie: M 3-M12 2 Rukoväť kohútika typu T: M3-M6 2 Závitový kľúč: 20, 25 mm O/D 1 Skrutkovač 1 Metrický rozteč skrutiek 1 SAE, rozstup skrutiek

Špecifikácie SM{{0}}PCS: Metrický systém 35 závitov: M2x0.4,M3x0.5, M4x0.7, M5x{{15} }.8, M6x0.75, M6x1.0, M7x0.75, M7x1.0, M8x0.75, M8x1.{101} {36}}, M8x1.25, M9x0.75, M9x1.25, M9x1.0, M10x0.75, M1{{61} }x1.0,M10x1,5, M10x1,25, M11x0,75,M11x1.0,M11x1,25, M11x1,5, M12x0,75,M12x1,0, M12x1,25, M12x1,75, M12x1,5, M14x1,0, M14x1,25, M14x1,5, M14x2,0, M16x10. .5, M16x2.0, M18x1.{106}} Závitníky: Veľkosť ako kužeľové závitníky 35 matric: Veľkosť ako kužeľové závitníky 2 Závitový kľúč: M3-M12, M6-M{{112 }} Rukoväť na klepanie typu T: M3-M6 2 Maticový kľúč: 25, 38 mm O/D

PREČO SI VYBRAŤ AKO DODÁVATEĽA TAP&DIE?

✔ Viac ako 20 rokov skúseností v priemysle nástrojov

✔ Kompletný sortiment náradia, elektrického náradia, príslušenstva k elektrickému náradiu, záhradného náradia, ručného náradia, súpravy náradia atď. Viac ako 10 000 položiek dokáže uspokojiť všetky požiadavky na náradie a priniesť zákazníkom široké výhody trhu

✔ Profesionálny tím pre výskum, vývoj a predaj

✔ Vlastná továreň s konkurencieschopnou a rozumnou cenou, ktorá zvyšuje kvalitu našej výroby

✔ Vysoká kvalita výroby a štandardy dizajnu pre bezpečné a spoľahlivé používanie. Postavené podľa medzinárodných noriem CE/GS/EMC/ETL/ROHS/UL

✔ Služby prispôsobenia ODM & OEM

✔ Prísna kontrola kvality

✔ Nízke MOQ, rýchle dodanie
